【计网实验】lab5-OSPF路由实验

OSPF协议概述及基本配置
OSPF协议报文交互过程分析
OSPF协议链路状态描述
区域划分及LSA种类
OSPF协议的路由计算
设计型实验1
设计型实验2

关于线下上机的 tips

依旧用自己电脑，依旧虚拟机。
和线上上机的区别只有线下+要当场提交一份实验报告（没写完的可以课下接着补，大部分人都写不完所以不用担心）
机房的砖凹凸不平，或者说每块砖的高度朝向都不一样，小心行走
如果你和你的队友是一人负责一个实验这种的，记得在不做实验的时候也要电脑亮屏，打开虚拟机（不过老师就算发现了也只是说几句，貌似不会有啥后果）
如果你是先写一份电子版再誊抄成纸质版，建议用手机看报告，和 4 一样，老师貌似不支持这种行为，但依旧不会有什么严重后果

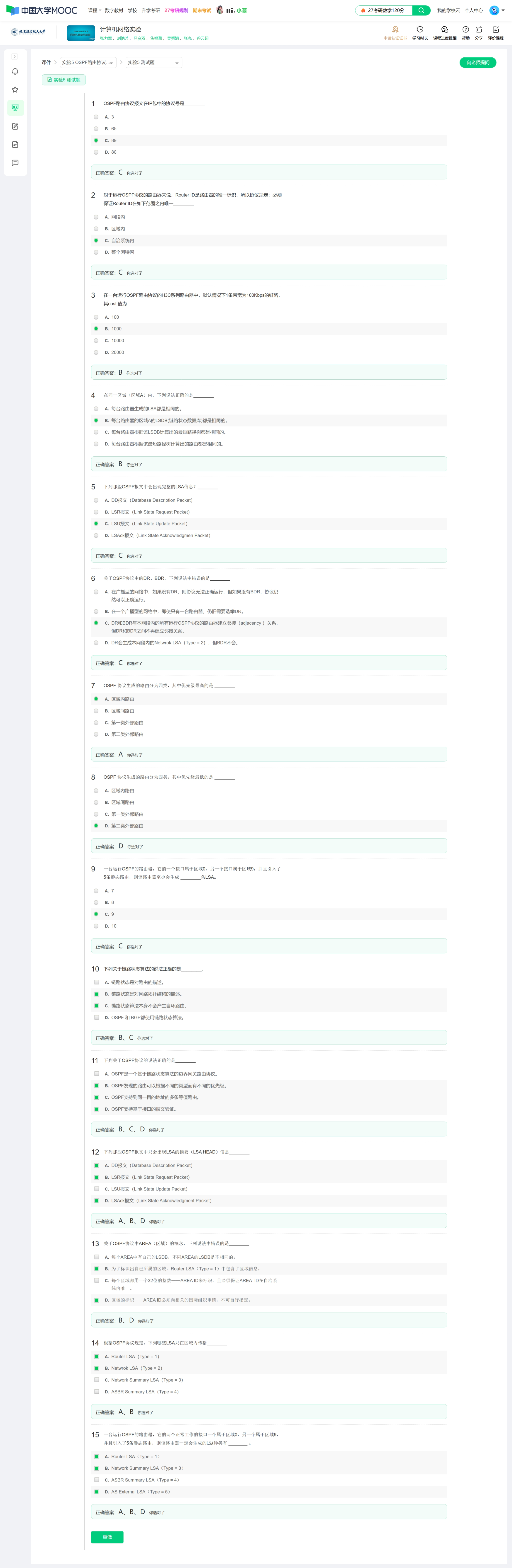

1 mooc

2 OSPF 协议概述及基本配置

2.1 实验步骤

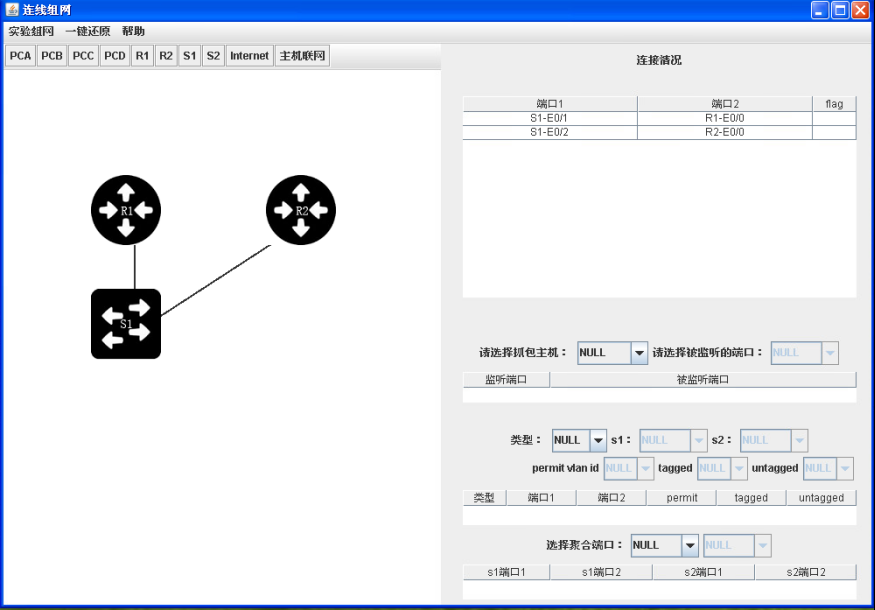

1 组网

2 配置

tips:或许本次实验所有有关 router id 的配置都要在前面加上（存疑）

1
2
3

interface LoopBack 1
ip address 1.1.1.1 255.255.255.255
quit

R1 配置

undo interface vlan 1

sys
sysn R1
# 配置router id
router id 1.1.1.1
# 配置E0/0接口
interface Ethernet 0/0
ip address 168.1.1.1 255.255.255.0
quit
# 配置OSPF
ospf
area 0
network 1.1.1.0 0.0.0.255
network 168.1.1.0 0.0.0.255

R2 配置

undo interface vlan 1

sys
sysn R2
# 配置router id
router id 2.2.2.2
# 配置E0/0接口
interface Ethernet 0/0
ip address 168.1.1.2 255.255.255.0
quit
# 配置OSPF
ospf
area 0
network 2.2.2.0 0.0.0.255
network 168.1.1.0 0.0.0.255

3

截图

# 检查两个路由器中的IP路由表，看有没有对方的OSPF，如
#    2.2.2.2/32     OSPF    10   1           168.1.1.2       Ethernet0/0
display ip routing-table

# 查看R2的OSPF邻接信息，看到如
# 2.2.2.2 168.1.1.2 1 36 Eth0/0 Full/BDR
dis ospf peer

4

# 更改R1的router id
undo router id
router id 3.3.3.3

# 显示OSPF的概要信息（如果生效，能看到RouterID:3.3.3.3）
display ospf brief

# 如果没生效
reset ospf process # 或reset ospf all

# 最后需要把R1的router id改回去（存疑）

2.2 实验报告

1．查看R2的OSPF的邻接信息，写出其命令和显示的结果：
命令：display ospf peer

2．将R1的router id 更改为3.3.3.3，写出其命令。显示OSPF的概要信息，查看此更改是否生效。如果没有生效，如何使其生效？
undo router id
router id 3.3.3.3
dis ospf brief
如果没有生效，进行重启：reset ospf process

3. OSPF协议报文交互过程分析

实验内容：在路由器上启动OSPF协议，同时在计算机上运行Wireshark软件截取报文，分析OSPF协议的报文结构、邻居状态机和报文交互过程。

实验步骤

3.6.1 OSPF协议报文格式

步骤1 继续上一节的实验（上一实验配置保留，组网相同），在每台计算机上运行Wireshark软件，开始捕获报文。用PCC监听路由器R1 E0/0接口的报文。

步骤2 将交换机与路由器的两根线断开，然后再快速地将两根线重新连接。使两台路由器同时重新启动OSPF协议

（截图）

保存截获报文。

步骤3 分析截获的报文，可以看到OSPF的5种协议报文，请写出这5种协议报文的名称。（实验报告）

分别为：Hello Packet，DB Description，LS Request，LS Update，LS Acknowledge。

并选择一条Hello报文

（每种都截图，展开首部和报文体所有内容）

写出整个报文的结构（OSPF首部及Hello报文体）。（实验报告）

步骤4 分析OSPF协议的头部，OSPF协议中Router ID的作用是什么？它是如何产生的？（实验报告）

步骤5 分析截获的一条LS Update报文，写出该报文的首部，并写出该报文中有几条LSA。（实验报告）

3.6.2 OSPF报文交互过程

步骤1 结合截获的报文和DD报文中的字段（MS, I, M），写出DD主从关系的协商过程和协商结果。（实验报告）

步骤2 结合截获的报文和DD报文中的字段（MS, I, M, Seq），写出LSA摘要信息交互的过程，并描述其隐含确认与可靠传输机制是如何起作用的。（实验报告）

步骤3 结合截获的一组相关的LSR、LSU和LS Ack报文，具体描述OSPF协议报文交互过程中确保可靠传输的机制。（实验报告）

3.6.3 邻居状态机

步骤1 在R1（PCC）上执行下列命令，显示OSPF调试信息。

1 2	`<R1>debugging ospf event <R1>terminal debugging`

步骤2 断开S1与R1、R2的两根连线，然后再重新连接。

（截图保留debug信息）

请根据debug显示信息，画出R1上的OSPF邻居状态转移图。（实验报告）

4 OSPF 协议链路状态描述

4.1 实验步骤

4.1.1 Router-LSA

1

在上个实验截取的报文中找到 LSU(Update) 报文
观察发现Update报文包括两种：router-LSA和Network-LSA（LS Type: Network-LSA）

2

分析报文头。展开 Open Shortest Path First - OSPF Header
分析报文主体部分。展开 Open Shortest Path First - LS Update Packet - LS Type: Router-LSA，填表

4.1.2 Network-LSA

1

分析报文头。展开 Open Shortest Path First - OSPF Header

2

R2 上 display ospf lsdb network

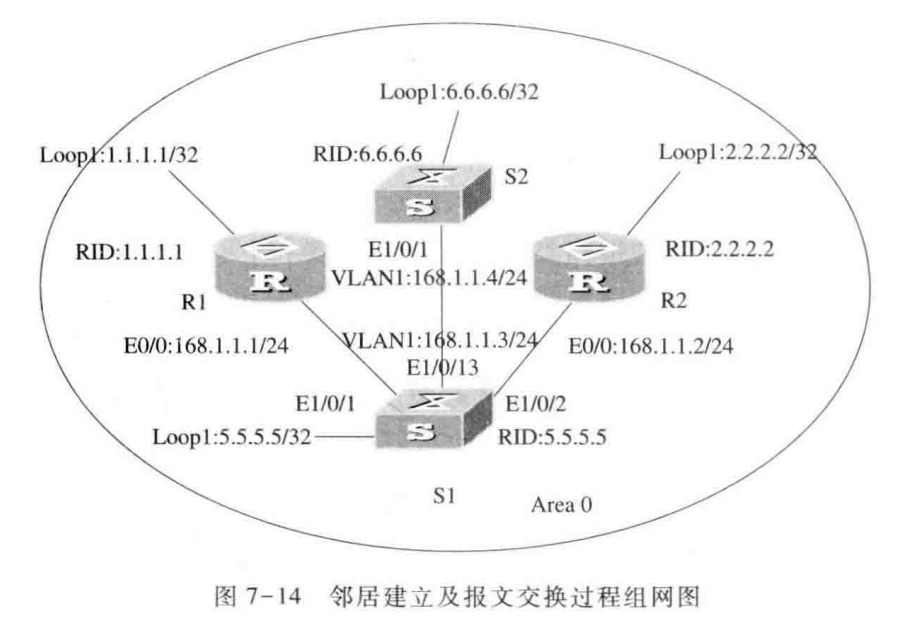

4.1.3 指定路由器 DR 选举

1 组网&配置

依旧 PCC 或 PCD（？）的 Eth0 监听 R1 E0/0

S1 配置

undo interface vlan 1

sys
sysn S1
# 配置router id
router id 5.5.5.5
# 配置vlan1
vlan 1
port E1/0/1
port E1/0/2
port E1/0/13
interface Vlan-interface 1
ip address 168.1.1.3 255.255.255.0
quit
# 配置OSPF（Area 0）
ospf
area 0
network 5.5.5.0 0.0.0.255  # 宣告Loopback1
network 168.1.1.0 0.0.0.255  # 宣告直连网段

S2 配置

undo interface vlan 1

sys
sysn S2
# 配置Router ID
router id 6.6.6.6
# 配置vlan1
vlan 1
port E1/0/1
interface Vlan-interface 1
ip address 168.1.1.4 255.255.255.0
quit
# 配置OSPF（Area 0）
ospf
area 0
network 6.6.6.0 0.0.0.255  # 宣告Loopback1
network 168.1.1.0 0.0.0.255  # 宣告直连网段

2

查看路由表，R1,R2,S1,S2 都 display ip routing-table，能看到
- 自身的 Loopback 路由（如 R2 的 2.2.2.2/32）是 Direct 类型（直连）；
- 其他三台设备的 Loopback 路由都是 OSPF 类型（通过 OSPF 协议学习）；
- 168.1.1.0/24 都是 Direct 类型（所有设备都在同一广播域，直连该网段）。
查看 DR 和 BDR，以及各台设备的 Router ID 和优先级
R2 上 display ospf interface，能看到
DR为168.1.1.2，优先级1 router id 为2.2.2.2
BDR为168.1.1.1，优先级1 router id 为 1.1.1.1

3

R2 上 reset ospf process，再 dis ospf peer
DBR 应该是 6.6.6.6

4.1.4 邻居状态机

1

R1 上

1 2	`<R1>debugging ospf event <R1>terminal debugging`

2

断开 S1 与 S2、R1、R2 的连线,然后再重新连接。请根据 debug 显示信息,画出 R1 上所有 OSPF 邻居路由器的邻居状态转移图。

4.2 实验报告

10．请写出图中的网络有几种网络类型？R2发出的所有Update报文中共包含几种类型的LSA，具体类型是什么？
图中的网络有两种类型，包括广播类型和点到点PTP类型。
Update报文包括两种：router-LSA和Network-LSA

11．？
12．？

13．在4.6.3节步骤2中，请写出此时这个广播网络的DR和BDR，以及各台设备的Router ID和优先级，写出查看这些信息的命令。并解释为什么？

DR是168.1.1.2（优先级1 router id 为2.2.2.2）
BDR是168.1.1.1（优先级1 router id 为1.1.1.1）
Display ospf interface
因为两个的优先级相同，比较Router id ，第一大的为DR，第二大的为BDR。

14．？
15．？

5. 区域划分及LSA种类

实验内容：通过配置多区域的OSPF网络，在路由器上查看所生成的LSDB，分析常见的3~5类LSA的结构。理解OSPF路由在区域间的传播方式，以及区域外路由在OSPF协议中的引入与传播方法。

5.5 实验组网

1
2
3

S1 E1/0/1 --- E0/0 R1
R1 S1/0 --- S1/0 R2
R2 E0/0 --- E1/0/1 S2

5.6 实验步骤

步骤1 每4人一组，每人负责配置一个设备。按照组网要求连接各实验设备，并正确配置IP地址和Router ID。

配置S1

<H3C>system-view
[H3C]sysname S1
[S1]vlan 2
[S1-vlan2]port e 1/0/1
[S1-vlan2]quit
[S1]inter vlan 2
[S1-Vlan-interface2]ip address 192.168.1.1 255.255.255.0
[S1-Vlan-interface2]quit
[S1]interface loop 1
[S1-LoopBack1]ip address 4.4.4.4 255.255.255.255

配置R1 1.1.1.1

<H3C>system-view
[H3C]sysname R1
[R1]interface e 0/0
[R1-Ethernet0/0]ip address 192.168.1.2 24
[R1-Ethernet0/0]quit
[R1]interface s 1/0
[R1-Serial1/0]ip address 10.1.1.1 24
[R1-Serial1/0]shutdown
[R1-Serial1/0]undo shutdown
[R1-Serial1/0]interface loop 1
[R1-LoopBack1]ip address 5.5.5.5 32

配置S2 3.3.3.3

<H3C>system-view
[H3C]sysname S2
[S2]vlan 5
[S2-vlan5]port e 1/0/1
[S2-vlan5]quit
[S2]inter vlan 5
[S2-Vlan-interface5]ip address 20.1.1.2 255.255.255.0
[S2-Vlan-interface2]quit
[S2]interface loop 1
[S2-LoopBack1]ip address 6.6.6.6 255.255.255.255

配置R2 2.2.2.2

<H3C>system-view
[H3C]sysname R2
[R2]interface e 0/0
[R2-Ethernet0/0]ip address 20.1.1.1 24
[R2-Ethernet0/0]quit
[R2]interface s 1/0
[R2-Serial1/0]ip address 10.1.1.2 24
[R2-Serial1/0]shutdown
[R2-Serial1/0]undo shutdown

步骤2 在R1、R2、S2上启动OSPF协议，并在接口上指定相应的区域。

S2操作

[S2-LoopBack1]quit
[S2]router id 3.3.3.3
[S2]ospf
[S2-ospf]area 1
[S2-ospf-area-0.0.0.1]network 20.1.1.0 0.0.0.255
[S2-ospf-area-0.0.0.1]network 6.6.6.6 0.0.0.255

R1操作

[R1-LoopBack1]quit
[R1]router id 1.1.1.1
[R1]ospf
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.255

R2操作

[R2-Serial1/0]quit
[R2]router id 2.2.2.2
[R2]ospf
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 20.1.1.0 0.0.0.255

步骤3 在R1上察看LSA：在完成上述配置后，当各路由器之间成功建立邻居关系并交换路由信息之后（观察路由表，如果出现了OSPF路由，则表明上述过程已经结束），就可以在路由器上用display ospf lsdb等命令查看LSA信息。

在R1上

1
2
3

[R1-ospf-1-area-0.0.0.0]quit
[R1-ospf-1]quit
[R1]display ospf lsdb

（截图）

步骤4 三类LSA的分析

1	`[R1]display ospf lsdb summary`

（截图）

步骤5 四类和五类LSA分析

配置R1

1
2
3

[R1]ip route-static 4.4.4.0 255.255.255.0 192.168.1.1
[R1]ospf
[R1-ospf]import-route static

配置S1

1 2	`[S1-LoopBack1]quit [S1]ip route 0.0.0.0 0.0.0.0 192.168.1.2`

在R2/S2上查看路由表，这里查看R2的路由表

1
2
3

[R2-ospf-1-area-0.0.0.1]quit
[R2-ospf-1]quit
[R2]display ip routing

（截图）找到一条到4.4.4.0/24的OSPF_ASE路由

在R1上查看lsdb

1 2	`[R1-ospf]quit [R1]display ospf lsdb`

（考虑截图）

在R2上查看四类LSA

1	`[R2]display ospf lsdb asbr`

（截图）

在R2上查看五类LSA

1	`[R2]display ospf lsdb ase`

（截图）

6 OSPF 协议的路由计算

6.1 实验步骤

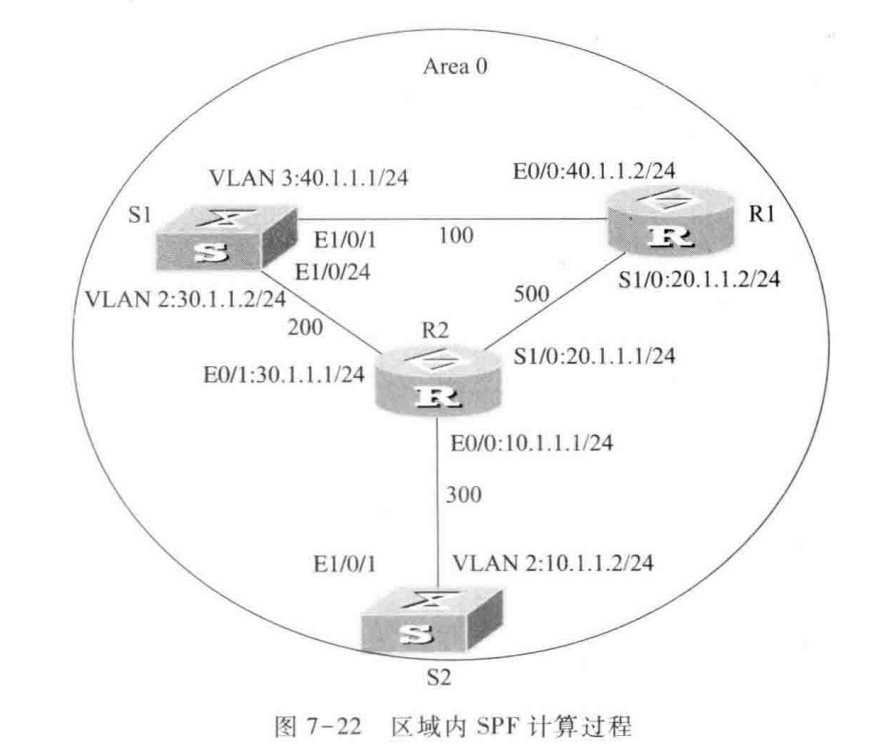

1 组网&配置 router ID, IP 地址

undo interface vlan 1

sys
sysname S1

vlan 2
port e 1/0/24
inter vlan 2
ip add 30.1.1.2 24
quit

vlan 3
port e 1/0/1
inter vlan 3
ip add 40.1.1.1 24
quit

router id 1.1.1.1

undo interface vlan 1

sys
sysname S2

vlan 2
port e 1/0/1
inter vlan 2
ip add 10.1.1.2 24
quit

router id 4.4.4.4

undo interface vlan 1

sys
sysname R1

inter e 0/0
ip add 40.1.1.2 24
quit

inter Serial 1/0
ip add 20.1.1.2 24
shutdown # 不确定这玩意有啥用
undo shutdown # 不确定这玩意有啥用
quit

router id 2.2.2.2

sys
sysname R2

inter e 0/1
ip add 30.1.1.1 24
quit

inter e 0/0
ip add 10.1.1.1 24
quit

inter Serial 1/0
ip add 20.1.1.1 24
shutdown
undo shutdown

router id 3.3.3.3

2 配置 OSPF 协议

ospf
area 0
network 30.1.1.0 0.0.0.255
network 40.1.1.0 0.0.0.255
inter vlan 3
ospf cost 100
inter vlan 2
ospf cost 200

ospf
area 0
network 10.1.1.0 0.0.0.255

inter vlan 3
ospf cost 300

ospf
area 0
network 40.1.1.0 0.0.0.255
network 20.1.1.0 0.0.0.255
quit
quit

inter e 0/0
ospf cost 100
quit

inter Serial 1/0
ospf cost 500

ospf
area 0
network 10.1.1.0 0.0.0.255
network 20.1.1.0 0.0.0.255
network 30.1.1.0 0.0.0.255
quit
quit

inter e 0/1
ospf cost 200
quit

inter e 0/0
ospf cost 300
quit

inter Serial 1/0
ospf cost 500

3 ping 一 ping

在 S1 上测试
- 测试与 R1 连通：ping 40.1.1.2（S1 的 VLAN3 和 R1 的 E0/0 直连）
- 测试与 R2 连通：ping 30.1.1.1（S1 的 VLAN2 和 R2 的 E0/1 直连）
- 测试与 S2 连通：ping 10.1.1.2（需 OSPF 学习路由）
在 S2 上测试
- 测试与 R2 连通：ping 10.1.1.1（S2 的 VLAN2 和 R2 的 E0/0 直连）
- 测试与 S1 连通：ping 30.1.1.2（需 OSPF 学习路由）
- 测试与 R1 连通：ping 40.1.1.2（需 OSPF 学习路由）
在 R1 上测试
- 测试与 S1 连通：ping 40.1.1.1（R1 的 E0/0 和 S1 的 VLAN3 直连）
- 测试与 R2 连通：ping 20.1.1.1（R1 的 S1/0 和 R2 的 S1/0 直连）
- 测试与 S2 连通：ping 10.1.1.2（需 OSPF 学习路由）
在 R2 上测试
- 测试与 S1 连通：ping 30.1.1.2（R2 的 E0/1 和 S1 的 VLAN2 直连）
- 测试与 S2 连通：ping 10.1.1.2（R2 的 E0/0 和 S2 的 VLAN2 直连）
- 测试与 R1 连通：ping 20.1.1.2（R2 的 S1/0 和 R1 的 S1/0 直连）

4 SPF 的计算过程分析

看书吧，还是看书吧，这段忒长了（不过是纯分析，没有实验也不用填报告(▰˘◡˘▰)）

5 SPF 的计算过程分析（最短路径树计算）

看书吧，还是看书吧，这段忒长了（不过是纯分析，没有实验也不用填报告(▰˘◡˘▰)）

6 思考题

R2 上

1	`display ospf lsdb router`

然后参考书上第 4、5 步，你就分析去吧（´◔ ₃ ◔ `)

6.2 实验报告

21．在6.6节的步骤2中，请参照以上配置，写出R2和S2上的配置命令 :
S2

ospf
area 0
network 10.1.1.0 0.0.0.255
inter vlan 3
ospf cost 300

ospf
area 0
network 10.1.1.0 0.0.0.255
network 20.1.1.0 0.0.0.255
network 30.1.1.0 0.0.0.255
quit
quit
inter e 0/1
ospf cost 200
quit
inter e 0/0
ospf cost 300
quit
inter Serial 1/0
ospf cost 500

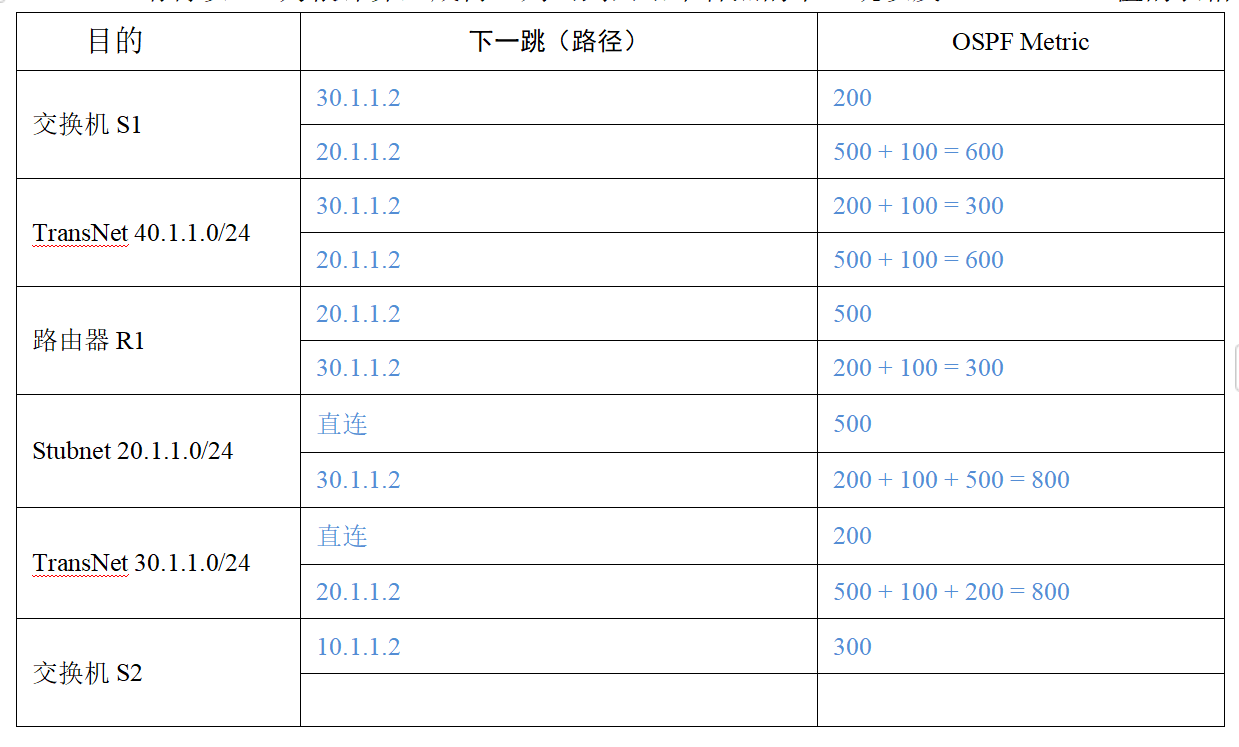

22．请将以R2为根计算生成树，列出到网络中各点的下一跳以及OSPF metric值的表格，再画出相应的最短路径树。

23．请结合所做的实验思考，OSPF为什么是无自环的？（区域内、区域间）
对于区域内，OSPF使用迪杰斯特拉（Dijkstra）最短路径优先算法来计算到达所有网络的最短路径。它总是寻找到目的地的最短（即成本最低）路径，最终生成树形结构，不会产生环。而对于区域间，则主要关心ABR与各区域的关系，再集中将信息发送到骨干区域，骨干区域再发送给其他区域，保证了不会出现自环。

7. 设计型实验1

步骤1 实验组网，参考课本

步骤2 在S1和S2上划分Vlan

配置S1 Vlan

[S1]vlan 2
[S1-vlan2]port e 1/0/24
[S1-vlan2]inter vlan 2
[S1-Vlan-interface2]ip address 192.168.5.1 255.255.255.0
[S1-Vlan-interface2]quit
[S1-vlan2]quit
[S1]vlan 1
[S1-vlan1]port e 1/0/1
[S1-vlan1]inter vlan 1
[S1-Vlan-interface1]ip address 192.168.3.2 255.255.255.0

配置S2 Vlan

[S2]vlan 2
[S2-vlan2]port e 1/0/24
[S2-vlan2]inter vlan 2
[S2-Vlan-interface2]ip address 192.168.6.1 255.255.255.0
[S2-Vlan-interface2]quit
[S2-Vlan2]quit
[S2]vlan 1
[S2-vlan1]port e 1/0/1
[S2-vlan1]inter vlan 1
[S2-Vlan-interface1]ip address 192.168.4.2 255.255.255.0

步骤3 配置各设备各接口IP地址

PCA

192.168.5.2

255.255.255.0

192.168.5.1

PCB

192.168.6.2

255.255.255.0

192.168.6.1

配置R1

[R1]interface e 0/0
[R1-Ethernet0/0]ip address 192.168.3.1 255.255.255.0
[R1-Ethernet0/0]quit
[R1]interface s 1/0
[R1-Serial1/0]ip address 192.168.0.1 255.255.255.0

配置R2

[R2]interface e 0/0
[R2-Ethernet0/0]ip address 192.168.4.1 255.255.255.0
[R2-Ethernet0/0]quit
[R2]interface s 1/0
[R2-Serial1/0]ip address 192.168.0.2 255.255.255.0

步骤4 在S1 S2 R1 R2上启动ospf协议，规划area

配置S1

1
2
3

[S1]ospf
[S1-ospf]area 1
[S1-ospf-area-0.0.0.1]network 192.168.3.0 0.0.0.255

配置S2

1
2
3

[S2]ospf
[S2-ospf]area 2
[S2-ospf-area-0.0.0.2]network 192.168.4.0 0.0.0.255

配置R1

[R1]ospf
[R1-ospf]area 1
[R1-ospf-area-0.0.0.1]network 192.168.3.0 0.0.0.255
[R1-ospf-area-0.0.0.1]quit
[R1-ospf]area 0
[R1-ospf-area-0.0.0.0]network 192.168.0.0 0.0.0.255

配置R2

[R2]ospf
[R2-ospf]area 0
[R2-ospf-area-0.0.0.0]network 192.168.0.0 0.0.0.255
[R2-ospf-area-0.0.0.0]quit
[R2-ospf]area 2
[R2-ospf-area-0.0.0.2]network 192.168.4.0 0.0.0.255

步骤5 添加静态路由

1	`[S1]ip route-static 192.168.6.0 24 192.168.3.1`

1	`[S2]ip route-static 192.168.5.0 24 192.168.4.1`

1 2	`[R1]ip route-static 192.168.5.0 24 192.168.3.2 [R1]ip route-static 192.168.6.0 24 192.168.0.2`

1 2	`[R2]ip route-static 192.168.5.0 24 192.168.0.1 [R2]ip route-static 192.168.6.0 24 192.168.4.2`

步骤6 查看各个路由器交换机路由表

display ip routing-table

（截图）

8 设计实验 2

8.1 实验步骤

8.1.1 配置

S1：

vlan 2
port e1/0/23
inter vlan 2
ip add 192.168.5.1 24

vlan 3
port e1/0/2
inter vlan 3
ip add 192.168.4.2 24

vlan 4
port e1/0/24
inter vlan 4
ip add 192.168.6.1 24

vlan 1
port e1/0/1
inter vlan 1
ip add 192.168.3.2 24
quit

router id 2.2.2.2

ospf
area 0
network 192.168.3.0 0.0.0.255
network 192.168.4.0 0.0.0.255
network 192.168.5.0 0.0.0.255（存疑）
network 192.168.6.0 0.0.0.255（存疑）
inter vlan 1
ospf cost 100
inter vlan 3
ospf cost 200
quit

S2：

inter loop1
ip add 211.100.2.1 24
vlan 2
port e1/0/0
inter vlan 2
ip add 202.112.1.2 24

vlan 3
port e1/0/1
inter vlan 3
ip add 202.112.2.2 24

ip route-static 0.0.0.0 0 202.112.1.1 preference 60(存疑，可能不需要preference 60?)
ip route-static 0.0.0.0 0 202.112.2.1 preference 80(存疑)

R1：

inter e0/0
ip add 202.112.1.1 24
inter e0/1
ip add 192.168.3.1 24
inter s1/0
ip add 192.168.0.1 24
quit

router id 1.1.1.1

ospf
area 0
network 192.168.3.0 0.0.0.255
network 192.168.0.0 0.0.0.255
inter e0/1
ospf cost 100
inter s1/0
ospf cost 200

ip route-static 211.100.2.0 24 202.112.1.2
import-route static

R2：

inter e0/0
ip add 202.112.2.1 24
inter e0/1
ip add 192.168.4.1 24
inter s1/0
ip add 192.168.0.2 24
quit

router id 3.3.3.3

ospf
area 0
network 192.168.4.0 0.0.0.255
network 192.168.0.0 0.0.0.255

inter e0/1
ospf cost 200
inter s1/0
ospf cost 200

ip route-static 211.100.2.0 24 202.112.2.2
import-route static

PC1/PC2 配置
PC1：IP=192.168.5.2/24，子网掩码 = 255.255.255.0，网关 = 192.168.5.1（S1-VLAN2 接口）
PC2：IP=192.168.6.2/24，子网掩码 = 255.255.255.0，网关 = 192.168.6.1（S1-VLAN4 接口）

8.1.2 验证

场景 1：正常状态（所有链路畅通，主路径 S1-R1-Internet 生效）

验证步骤 1：检查 OSPF 邻居（R1 上执行）

操作：display ospf peer
预期输出：

OSPF Process 1 with Router ID 1.1.1.1
Neighbors in Area 0 (2 neighbors)
Router ID: 2.2.2.2 (S1)       Address: 192.168.3.2      State: Full  Mode: N/A
Router ID: 3.3.3.3 (R2)       Address: 192.168.0.2      State: Full  Mode: N/A

说明：R1 与 S1、R2 的 OSPF 邻居均为 Full（正常互联）。

验证步骤 2：检查 S1 的 OSPF 路由表（S1 上执行）

操作：display ospf routing
预期输出（核心条目）：

OSPF Process 1 Router ID: 2.2.2.2
Routing Table for Area 0
Destination        Cost  Type       NextHop         Interface
211.100.2.0/24     110   Type 5     192.168.3.1     Vlan-interface1
192.168.0.0/24     300   Type 2     192.168.3.1     Vlan-interface1
202.112.1.0/24     110   Type 2     192.168.3.1     Vlan-interface1

说明：访问 211.100.2.0/24 的下一跳是 192.168.3.1（R1），Cost=110（100（S1-R1）+10（R1-S2，默认 Cost）），主路径生效。

验证步骤 3：PC1 ping + 追踪路由（PC1 上执行）

操作 1：ping 211.100.2.1
预期输出：Reply from 211.100.2.1: bytes=32 time<1ms TTL=62（通）
操作 2：tracert 211.100.2.1（Windows）/ traceroute 211.100.2.1（Linux）
预期输出：

1    <1 ms    <1 ms    <1 ms  192.168.5.1 (S1)
2    <1 ms    <1 ms    <1 ms  192.168.3.1 (R1)
3    <1 ms    <1 ms    <1 ms  202.112.1.2 (S2)
4    <1 ms    <1 ms    <1 ms  211.100.2.1 (S2环回口)

说明：流量走主路径 S1→R1→S2，符合题目 “指定路径为 S1-R1-Internet” 要求。

场景 2：S1-R1 链路故障（断开 S1-e1/0/1 或 R1-e0/1）

验证步骤 1：检查 S1 的 OSPF 路由表（S1 上执行）

操作：display ospf routing
预期输出（核心条目）：

OSPF Process 1 Router ID: 2.2.2.2
Routing Table for Area 0
Destination        Cost  Type       NextHop         Interface
211.100.2.0/24     210   Type 5     192.168.4.1     Vlan-interface3
192.168.0.0/24     400   Type 2     192.168.4.1     Vlan-interface3
202.112.2.0/24     210   Type 2     192.168.4.1     Vlan-interface3

说明：下一跳切换为 192.168.4.1（R2），Cost=210（200（S1-R2）+10（R2-S2，默认 Cost）），备份路径 1 生效。

验证步骤 2：PC1 ping + 追踪路由（PC1 上执行）

操作 1：ping 211.100.2.1
预期输出：Reply from 211.100.2.1: bytes=32 time<1ms TTL=61（通）
操作 2：tracert 211.100.2.1
预期输出：

1    <1 ms    <1 ms    <1 ms  192.168.5.1 (S1)
2    <1 ms    <1 ms    <1 ms  192.168.4.1 (R2)
3    <1 ms    <1 ms    <1 ms  202.112.2.2 (S2)
4    <1 ms    <1 ms    <1 ms  211.100.2.1 (S2环回口)

说明：流量自动切换到 S1→R2→S2，符合题目 “故障时选 S1-R2-Internet” 要求。

场景 3：S1-R1 + R2-S2 链路双故障（断开 S1-e1/0/1 + R2-e0/0）

验证步骤 1：检查 S1 的 OSPF 路由表（S1 上执行）

操作：display ospf routing
预期输出（核心条目）：

OSPF Process 1 Router ID: 2.2.2.2
Routing Table for Area 0
Destination        Cost  Type       NextHop         Interface
211.100.2.0/24     410   Type 5     192.168.4.1     Vlan-interface3
192.168.0.0/24     400   Type 2     192.168.4.1     Vlan-interface3
202.112.1.0/24     410   Type 2     192.168.4.1     Vlan-interface3

说明：下一跳仍为 192.168.4.1（R2），Cost=410（200（S1-R2）+200（R2-R1）+10（R1-S2）），备份路径 2 生效。

验证步骤 2：PC1 ping + 追踪路由（PC1 上执行）

操作 1：ping 211.100.2.1
预期输出：Reply from 211.100.2.1: bytes=32 time=1ms TTL=60（通）
操作 2：tracert 211.100.2.1
预期输出：

1    <1 ms    <1 ms    <1 ms  192.168.5.1 (S1)
2    <1 ms    <1 ms    <1 ms  192.168.4.1 (R2)
3    <1 ms    <1 ms    <1 ms  192.168.0.1 (R1)
4    <1 ms    <1 ms    <1 ms  202.112.1.2 (S2)
5    <1 ms    <1 ms    <1 ms  211.100.2.1 (S2环回口)

说明：流量自动切换到 S1→R2→R1→S2，符合题目 “R2-Internet 故障时选 S1-R2-R1-Internet” 要求。

学习经验 > 计网实验

#学习经验

【计网实验】lab5-OSPF路由实验

http://example.com/2025/12/07/jwsy2-05/

Author

John Doe

Posted on

December 7, 2025

Licensed under

【计网实验】lab4-RIP路由协议实验 Next
