【计网实验】lab2-数据链路层

本此实验实验内容 - 以太网链路层帧格式分析 - 交换机的 MAC 地址表和端口聚合 - VLAN 的配置与tag分析（hybrid选做） - PPP协议分析及配置 - PPP认证（PAP必做，CHAP选做）

注：

1. 目前仅更新了前两个实验，剩下的什么时候更新就得看我的编译了……哈哈 O(∩_∩)O
2. 不过本次实验除了hybrid外都有视频教程，而且hybrid的那个实验也不难（就是pdf和ppt都得参考一下），问题不大，各位实验加油ヾ(◍°∇°◍)ﾉﾞ
3. 下面用横线划掉的内容都是实验报告的相关内容，不是没用的东西
4. 刚刚登了一下小程序，发现下午改的密码又没用了。朋友！一周了！这bug都没搞定吗……而且今天下午上课的时候小程序也bug不断……建议和软工联动一下好吧，包给你交上各种各样好看实用的小程序好吧

1 以太网链路层帧格式分析

实验目的

分析比较 Ethernet Ⅱ标准和 IEEE 802.3 标准的 MAC 帧格式

实验步骤说明

1. 按照组网图组网并配置各设备；

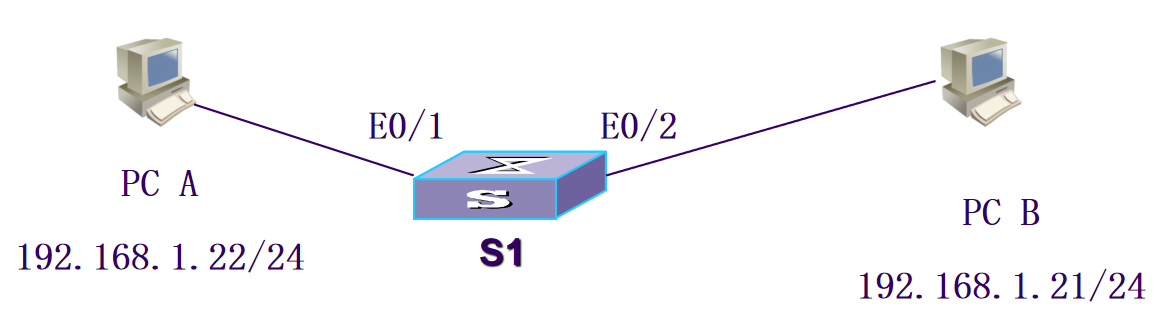

   1. 组网
   2. 清空配置 <XXXX>reset saved-configuration // 先删除已保存的配置 [Y/N] 选择 y <XXXX>reboot [Y/N] 选择 n [Y/N] 选择 y
2. Ethernet Ⅱ相关操作
   1. 配置 PCA 的 IP 地址：192.168.1.22，子网掩码 24 位
   2. 配置 PCB 的 IP 地址：192.168.1.21，子网掩码 24 位
   3. 在 PCA 和 PCB 上启动 Wireshark 软件；（我觉得 PCB 不需要启动） 本地连接-start
   4. 截获 Ethernet Ⅱ标准的 MAC 帧：
      1. 在 PCA ping PCB：cmd 上 ping 192.168.1.21
      2. 停止截获报文，保存并分析； 可以看到使用的是Ethernet V2标准，选中的报文缺少前导符、起始符、数据校验字段。原因如下：在抓包的时候，前导符和起始符已经被确认过，并且数据也被校检完毕。在这个时刻，前导符、起始符、数据校验字段没有必要保留，因此系统将它们丢弃，我们的报文中就缺少了那些数据字段。只留下数字链路层所需要的字段：目的MAC地址、源MAC地址、类型以及数据字段。
3. IEEE 802.3相关操作

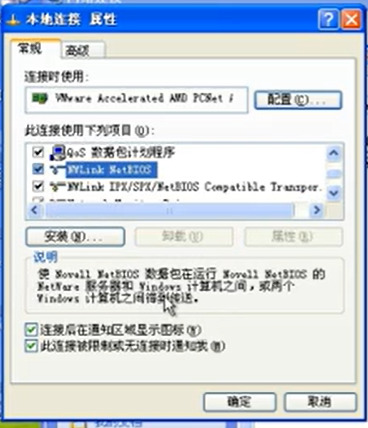

   1. 配置 PCA

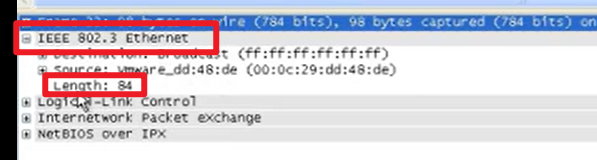

   2. 启动抓包软件 可以看到其使用的是IEEE 802.3标准的MAC帧，其类型字段已变成长度字段。

2 交换机的 MAC 地址表和端口聚合

实验目的

• 理解交换机 MAC 地址的学习过程
• 理解端口聚合的原理（这个不做）

实验步骤-交换机的 MAC 地址表

1. 继续上节实验，依旧如图组网，重新配置 PCA 的 IP 地址：192.168.1.22，在计算机 PCA 上执行 ping 192.168.1.21。
2. 查看交换机的 MAC 地址表 <Quidway>sys [Quidway]dis mac

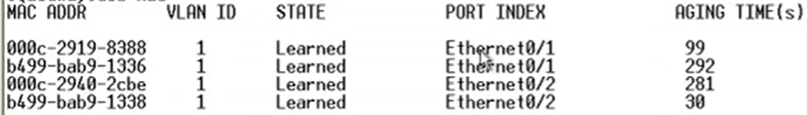

   • 结果为
   • 解释 MAC 地址表中各字段的含义： 第一列是MAC地址，代表设备的MAC地址； 第四列是端口号，代表相应MAC地址是通过该端口学来的，即这个MAC地址的设备是连接在这个端口上的，但可能不是直接相连； 第二列是VLAN编号，代表这个端口所属的VLAN编号； 第三列是STATE，代表这条信息是怎么得来的，学来的还是配置得来的； 第五列是生命值，以秒为单位，对于学来的，需要定期遗忘，如果一直没得到刷新，当AGING归零后该信息将被丢弃。
   • 这个实验能够说明 MAC 地址表的学习是来源于源 MAC 地址而非目的 MAC 地址？试给出一个验证方法。 来源于源 MAC 地址

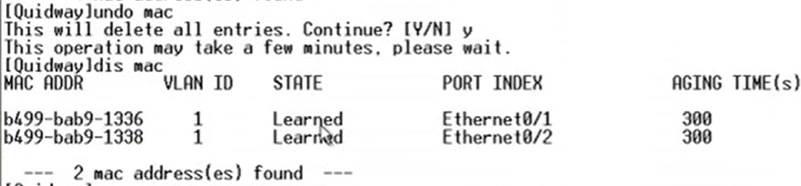

     1. 超级终端里 [Quidway]undo mac y [Quidway]dis mac 发现交换机又学来了 2 条信息，这两条信息究竟是从哪里学到的呢？我们需要看一下主机们的 mac 地址

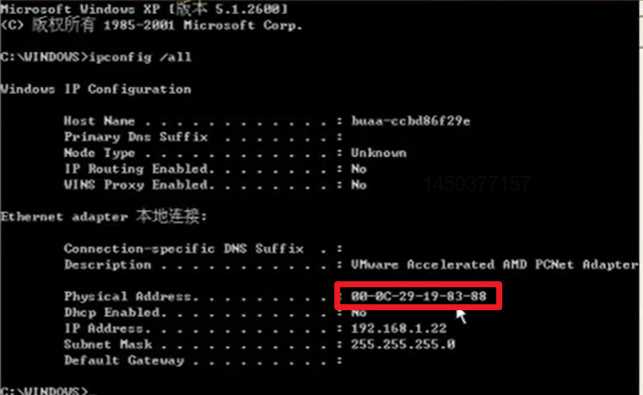

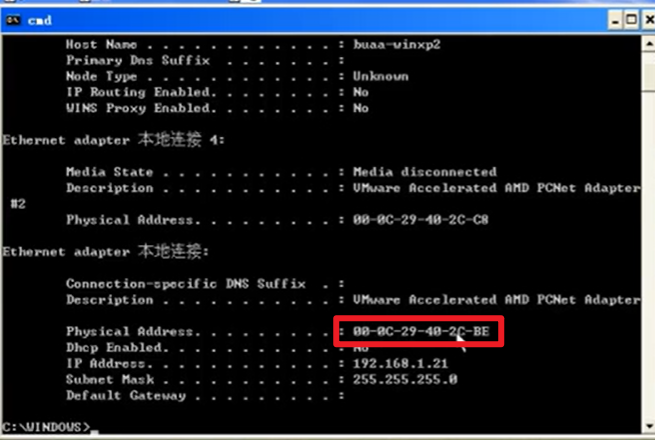

     2. 查看主机们的 mac 地址 cmd 上输出 `ipconfig /all 发现刚刚交换机学的那两条信息不是主机 A 的也不是主机 B 的，而是交换机自身的

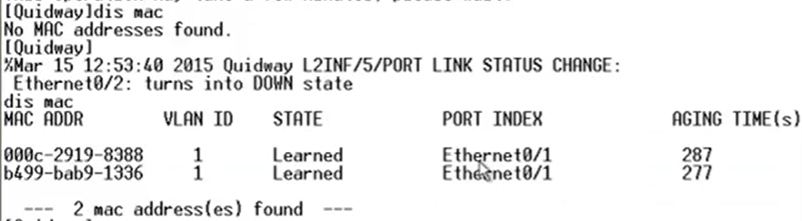

     3. 再次清除MAC地址表并ping [Quidway]undo mac y [Quidway]dis mac 发现已经地址表已经全空 断开 PCB 的连线，然后cmd 上 ping 192.168.1.21 [Quidway]dis mac 发现学到了主机 A 的 mac 地址但没发现主机 B 的 mac 地址
